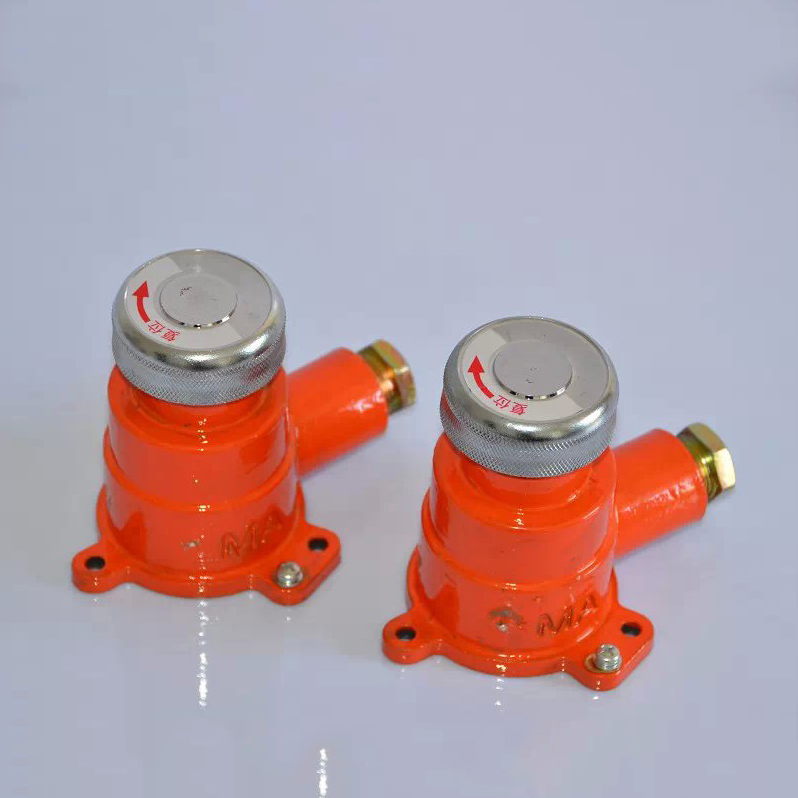

礦用隔爆型急停按鈕

一、概述

1.1主要用途適用范圍

   BZA2-5/36J(A) ,BZA3-5/36-1J ,BZA02-5/36-1 礦用隔爆型急停按鈕（以下簡稱礦用急停按鈕），主要適用于具有甲烷和煤塵爆炸危險的煤礦井下掘進機械上控制電器設備的緊急停止。

1.2使用環境條件

a、環境氣壓（86-106）Kpa;

b、環境溫度過20度至40度；

c、空氣中相對濕度不大于95%（溫度+25度時）

d、有甲烷和煤塵爆炸性危險的礦井中；

e、無足以破壞絕緣和腐蝕金屬的有害氣體環境中。

1.3產品執行標準為

1、GB3836.1-2010(爆炸性環境   第1部分：設備   通用要求）

2、GB3836.2000 （爆炸性環境 第2部分：由隔爆外殼“d”保護的設備）

3、MT624-2007（煤礦用隔爆型控制按鈕）

二、技術特征

2.1 額定電壓：36V（AC）；

2.2 額定電流：5A；

2.3防爆形式：礦用隔爆型，防爆標志“ExdI Mb”

三、尺寸、重量

3.1 外形尺寸：110-135*98mm

3.2 重量：3kG

四、結構特點：

4.1 按鈕結構性能符合GB3836.1、2-2010（爆炸性環境）和MT624-2007（煤礦用隔爆型控制按鈕）的有關規定。

4.2按鈕外殼部分由殼體、蓋、按鈕罩及絕緣座組成，殼體為ZG35鑄鋼件制成，具有強度高，抗沖擊能力強，按鈕罩由鋼件焊接而成，耐沖擊抗震動。

4.3控制斷電后自鎖，手動方能復位，工作可靠。\

4.4 內置開關元件，外設隔爆型外殼，安全可靠。

五、使用

5.1 接線時，只須打開后蓋，將電源接入到常閉接線柱和公共端接線柱上便可。

5.2接入的電纜外徑應與橡膠密封圈內徑相當。

六、維護和保養

6.1為了保證隔爆性能，必須注意保護隔爆面不得使之碰傷，并經常用潔凈的棉紗將隔爆面揩抹干凈，再將以薄層204-1防銹油。

6.2經常檢查所有堅固件是否松動，特別是接線處的堅固件一定要擰緊。

6.3必須定期對隔爆面進行檢查，如有缺陷應按有關堆積修補或更換。

七、運輸和貯存

7.1 運輸：在運輸過程中，不得遭受強烈的顛簸及雨、雪的浸入。

7.2 貯存

7.2.1 應存放在空氣流、干燥和不含有害氣體的庫房內。

7.2.2不得使產品受潮、雨淋、碰撞。

7.2.3存放期超過三年的產品在使用前應進行檢查，換銹蝕的零件，按國家防爆標準的有關規定和要求進行檢查。

八、設備的成套性

8.1使用說明書1份；

8.2裝箱單1份；

8.3合格證1份

九、警示語言

嚴禁帶電開蓋

維修設備時應保護好隔爆面，嚴禁磕、碰傷，檢修完好后，接線處的堅固件一定要擰緊。

檢修時應檢查引入裝置的密封圈是否損壞，更換時應選用與電纜外徑相一致的密封圈。
