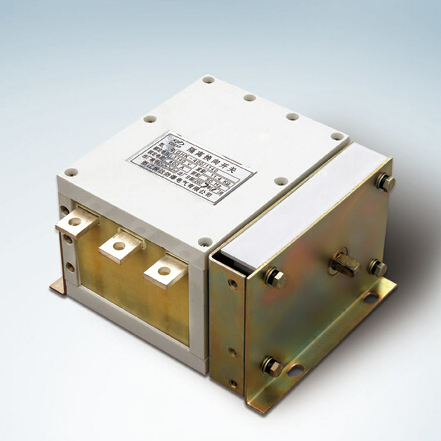

GHK-200、315、400隔離換向開關


用    途：

GHK-200、315、400隔離換向開關（以下簡稱隔離換向開關）適用于煤礦井下交流50HZ，額定工作電壓1140V，額定電流至400A的礦用仟伏級大容量，隔爆型電磁起動器中，用作主電路的隔離和在無負載情況下改變電源的相序。隔離換向開關上裝有可靠的超前動作的輔助觸頭，在一般情況下保證隔離換向開關在無負載情況下進行操作、接通、分斷隔離電源和換相，在特殊情況下（如接觸器觸頭熔焊故障等），隔離換向開關具有一定的分斷能力。我公司改進后的隔離換向開關具有分斷快、接觸電阻小、觸頭不熔焊、壽命長等特點。它的外形尺寸和要求的安裝空間尺寸均小于國內外現有的同類型產品。本隔離換向開關是礦用仟伏級大容量隔爆型電磁起動器中不可缺少的基礎配套電器元件。

 2.技術參數：

2.1.額定工作電壓Ue          1140V

2.2.額定工作電流Ie          400A

2.3分斷能力    Ie           ≥1Ie

2.4約定發熱電流I+h          800A

2.5操作角度                  土720

2.6機械操作循環次數          正反向各6000次

2.7外形尺寸                  225*152*250

2.8重   量                   12Kg

3.正常工作條件：

3.1、安裝地點海拔不超過4000m；；

3.2、周圍空氣溫度上限值不超過+40℃，下限值不低于-25℃

3.3、由于溫度變化有可能在產品表面上產生凝露，所以最高溫度在+40℃時，空氣的相對濕度不超過50%，在較低溫度下，可以允許有較高的相對濕度，如+25℃時可達95%；

3.4、無顯著動搖和沖擊的地方，無雨雪侵害、無足以腐蝕金屬和破壞絕緣的氣體和塵埃的場所。

4.結 構:

隔離開關的結構外型安裝尺寸如圖1所示，它由觸頭組合體和操作機構兩部分組成。
    觸頭組合體由三相靜觸頭、正向動觸頭組和反向動觸頭組，封閉式隔弧柵滅弧罩以及絕緣耐弧塑料框架和蓋組成。銀合金觸頭系統采用單斷點拍合式結構，其特點是靜觸頭采用雙L型靠背式對稱結構，并在觸頭的回路中設置了導磁體，用來增強自勵磁場，使在分斷大電流時，靜觸頭和動觸頭臂之間產生強大的電動斥力，以利于提高分斷速度，同時還可以加強吹弧磁場，減少電弧在觸頭上的停滯時間，并增加電弧電壓上升率，使電弧快速進入滅弧柵片中，從而大大改善分斷時的滅弧效果。正、反向動觸頭組借助操作機構和交叉導線，實現動、靜觸頭的接通、分斷和更換電源的相序。

     操作機構由操作盤、同軸四連桿機構、操作臂和儲能彈簧連動機構組成。正、反向動觸頭組的兩根出軸，與各自的操作臂相連，電源經靜觸頭輸入，當操作盤在零位時，正反向動觸頭組處于斷開狀態，電源被隔離；當操作盤順時針轉動，帶動一組四連桿機構驅使正向動觸頭組轉動并且靜觸頭閉合，接通電源，在四連桿機構過死點30后自鎖，觸頭獲終壓力，彈簧被拉伸儲能；而另一組四連桿機構則使反向動觸頭組遠離靜觸頭，形成正、反向動觸頭組互鎖狀態。分斷時，將操作盤逆時針轉向零位，當環形槽帶動四連桿機構過死點后，拉簧立即釋能帶動，動觸頭組快速分離，切斷電源；當操作盤由零位逆時針轉動，可實現反向動觸頭組和靜觸頭的閉合接通，接通時交叉導電板，改變輸出端電源的相序，實現換相。

    隔離換向開關上的輔助觸頭，受操作盤凸輪的控制，當操作盤在零位時，主電路隔防，其觸點處于常開（常閉）狀態；當接通操作時，其觸點滯后主觸頭閉合（或斷開）；分斷操作時，其觸點超前主觸頭斷開（或閉合）。因此，在一般情況下，隔離換向開關能可靠保證在無負載情況下接通、分斷和反向接通換相。

5.線路原理圖:

隔離換向開關的電氣原理如圖2所示：

5.1、操作盤在零位時，主電路處于隔離狀態；

5.2、操作盤順時針轉動接通、輸入、輸出相序一致，正向接通；

5.3、操作盤逆時針轉動接通，輸出端AB相序改變，反向接通。



                                      圖2

6.安裝和使用：

     GHK-400/1140型隔離換相開關，在安裝使用過程中、操作機構應保持靈活，每個運動部件的鉸接處，可加少量潤滑油；定期檢查觸頭的工作及測量觸頭的閉合情況。

7.訂貨須知：

訂貨時應注明開關的型號、名稱和數量。

例如：GHK-400/1140型隔離換相開關  10臺。
