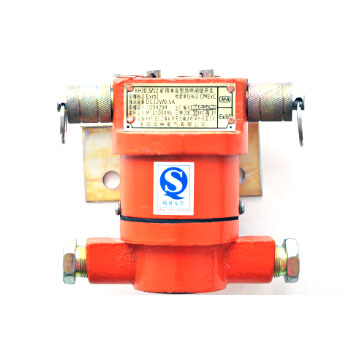

KHJ0.5/24(A) 礦用本安型雙向急停開關
1  用途及適用范圍
KHJ0.5/24(A)礦用本安型雙向急停開關（以下簡稱急停開關）適于煤礦井下含有爆炸性氣體（CH4）的環境中以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機綜合保護控制裝置的緊急停車信號檢測之用。
2  主要技術特征
2.1防爆型式：礦用本質安全型，防爆標志：ExibI；
2.2型號含義

2.3接點容量：24V/0.5A
2.4接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω；
2.5動作力：40N~120N；復位力：40N~120N；
2.6 動作性能：急停開關任一邊的驅動拉環上向外施加作用力時，急停開關的接點狀態應翻轉，并能自鎖；在相應的復位拉環上向外施加作用力時，急停開關內的接點狀態應復原；
2.7 外形尺寸：380mm×170mm×72mm；
2.8 質量：3kg。
3  環境條件
3.1正常工作條件
環境濕度：一般為-5℃~+40℃；
平均相對濕度：不大于95%（+25℃）；
大氣壓力：80kpa~106kpa；
振動：加速度50m/s2；
沖擊：峰值加速度50050m/s2；
煤礦井下無破壞絕緣的腐蝕氣體的場合。
3.2最?lèi)毫淤A運條件
高溫：60℃
低溫：-40℃
平均相對濕度：95%（25℃）
4  結構概述
急停開出外殼、行程開關、急停拉環、復位拉環、接線端子等部分組成。
5  工作原理
急停開關任一邊的急停拉環上向外施加40N~120N的作用力 產生位移時，急停開關內的行程開關動作，接點狀態翻轉，并自鎖；在相應的復位拉環上向外施加40N~120N的作用力時，急停開關內的行程開關再次動作，接點狀態復原。
6  安裝調試
6.1 安裝
將急停開關安裝的在皮帶兩側的支架上，用拉繩依次把急停開關的急停拉環分別相連，打開急停開關接線盒，用電纜將J（急停信號）、0（電源地）接至帶式輸送機綜合保護控制裝置主機對應的接線端子上。
6.2 調試
急停開關任一邊的急停拉環上向外施工40N~120N的作用力并產生位移時，急停開關內的行程開關動作，接點狀態翻轉，并自鎖；在相應的復位拉環上向外施加40N~120N的作用力時，急停開關內的行程開關再次動作，接點狀態復原。
7  注意事項
必須使用于檢驗合格的本安電路中！
