一、主 要 用 途
　　DFB－4/7.5礦用隔爆型電磁閥(以下簡稱電磁閥)是適用于可在周圍空氣中的甲烷、煤塵、硫化氫、二氧化碳等不超過《煤礦安全規程》中所規定的安全含量的礦井中使用 ，能作為井下自動及其它管路中控制全開或全閉之用，與系統控制設備配合構成帶式輸送機控制系統。
二、 使用環境條件
電磁閥在下列條件下應能可靠工作：
　　a）環境溫度-10～+40℃； b）平均相對濕度不大于95%（+25℃時）；
　　c）大氣壓力：80～106KPa； d）無顯著振動和沖擊的場合；
　　e）本電磁閥適用于可在周圍空氣中的甲烷、煤塵、硫化氫、二氧化碳等不超過《煤礦安全規程》中所規定的安全含量的礦井中使用。
三、 產品執行標準
　　GB2423.4-1993 電工電子產品基本環境試驗規程 試驗Db：交變濕熱試驗方法
　　GB3836-2000《爆炸性氣體環境用電氣設備》
　　GB/T14048.1-2006《低壓開關設備和控制設備 總則》
　　MT/T154.2-1996《煤礦用電器設備產品型號編制方法和管理辦法》
　　MT/T661-1997《煤礦井下用電器設備通用技術條件》
　　MT/T715-1997《礦用防爆電磁閥》
四、防爆形式和標志
　　1.防爆型式：礦用隔爆型，標志：“ExdI” 2.分類：常閉式 3.型號規格與基本參數

五、型 號 含 義

六、產品結構與工作原理

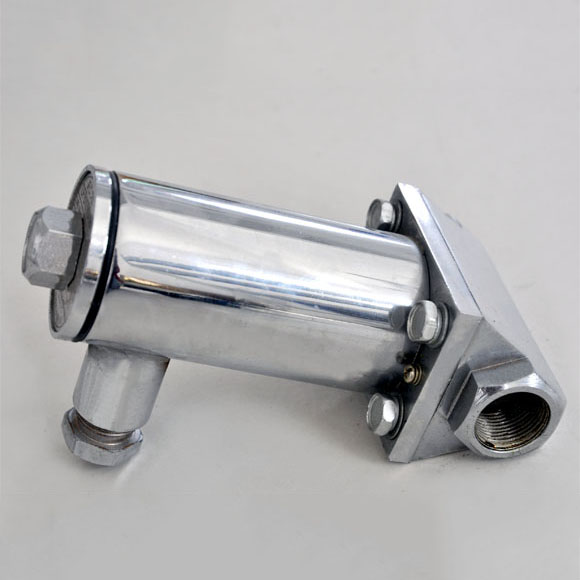

　　本電磁閥分為上部閥體與下部閥座兩部分結構，上部閥體為園筒形結構，內部有電磁體，作為控制閥門開閉的動力源，下部閥座內有導水閥口，過濾器等部件，其中過濾器能有效阻擋直徑大于1mm的有害雜質通過，這樣既可避免噴頭易堵塞，又降低了礦工人員的勞動強度。其工作原理是：未通電時，閥芯為初始態，導水閥口關閉，水不能流通，通電之后，在電磁效應的作用下，電磁體能產生足夠的推力，克服水的壓力，使閥芯脫離水閥口，水即流通。本電磁閥作為水、油、乳化液以及粘度小、不易燃、無懸浮物的液體管路中控制全開、全閉之用。
七、外形尺寸和重量
　　1.外形尺寸（長×寬×高）: 108×114×184mm 重量約3kg
　　2. 外形圖

八、技 術 數 據
　　(1)額定電壓，127V、36V:
　　(2)電磁閥公稱通徑,4mm：
　　(3)最高工作水壓,4MPa、6MPa、7.5MPaa、8MPa、10MPa、12MPa：
　　(4)電磁閥水壓適應范圍,0.5～7.5MPa：
　　(5)電磁閥接管外徑，20×1.5 mm,壁厚，3mm：
九、使用與維護注意事項
　　1.用戶在使用DFB－4/7.5型電磁閥之前，首先檢查一下接線端子對外殼的絕緣電阻，其阻值不小于20MΩ，然后按照產品銘牌標定的工作電壓及公稱壓力使用，檢查緊固件是否松動，在安全場所通電檢查電磁閥開閉性能是否靈敏，可接自來水或氣壓方法試驗。
　　2.電磁閥接入管路中時，閥座上銘牌箭頭所示方向應與液體流向一致，接頭處需有防滲水措施，且閥體與地面應盡量垂直，電源引入線選用外徑為φ10mm左右的阻燃電纜接線應牢固可靠，接線嘴擰緊，以保證防爆性能，閥體設有接地螺絲，接地應牢固可靠。
　　3.檢修時應注意防止失爆（注意不要碰壞隔爆面、接線盒蓋板的緊固、不得丟失引入裝置中的密封圈及堵板、墊圈，注意適當擰緊壓緊螺母）。
　　4.電磁閥“嚴禁帶電開蓋”
十、運輸、貯存
　　1.包裝后的電磁閥，在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。
　　2.電磁閥包裝后，可在溫度為-10℃～40℃，相對濕度不大于90％且無腐蝕性物質、無強烈振動的室內存放一年以上。
