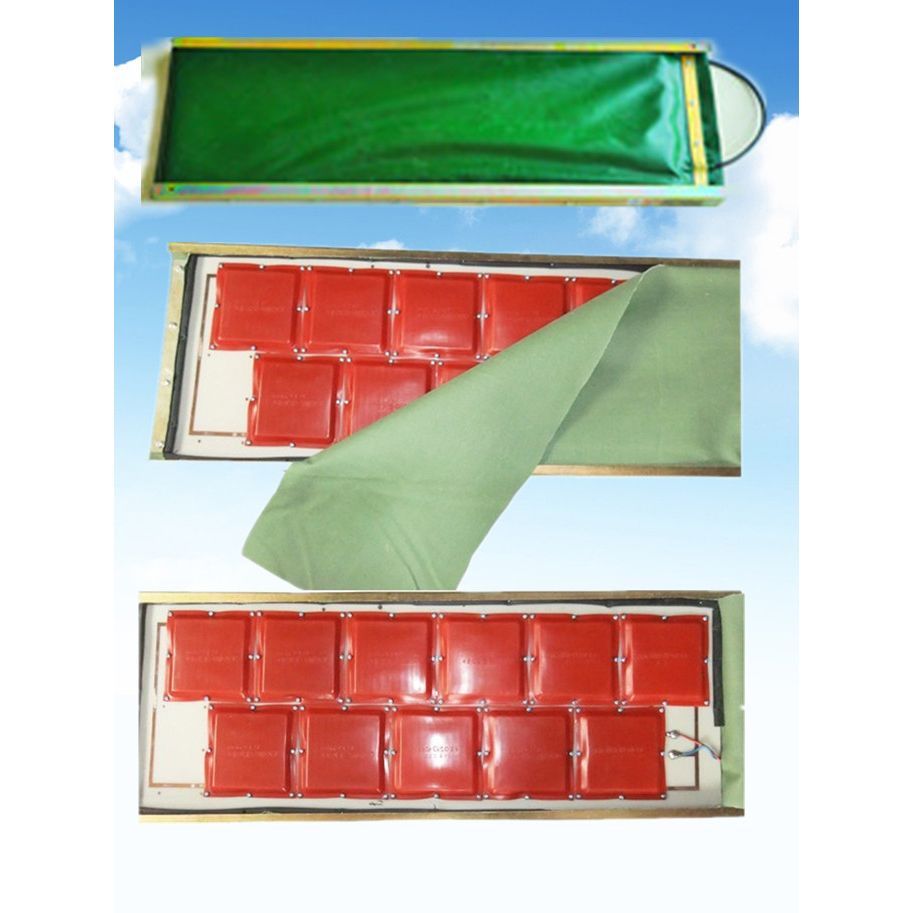

GVD30礦用撕裂傳感器
一:主要用途及適用范圍：
GVD30礦用撕裂傳感器適用于煤礦井下有瓦斯、煤塵爆炸危險的環境中，也適用于煤碳（地面）、冶金、化工、港口、建材等惡劣環境。與膠帶機成套電氣控制裝置配套使用，用作膠帶機縱向撕裂檢測與保護。
二：產品特點:
    產品線路板導電層有鍍金抗氧化性能好，導電橡膠導電性能好，密封性能好、維護方便。
 三：防爆型式：
礦用本質安全型，標志ExibI。
規格型式：壓敏式傳感器
輸出方式：無源型,開關量。
外形尺寸：1200mm×300mm×30mm，質量：5kg

四：主要性能：
1 接點容量：12V/0.2A。
2 接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω。
3　動作值
壓敏式撕裂傳感器的面積3000cm2,其上100cm2處落入1200g物料時,傳感器動作輸出0V。
4　動作值允許誤差范圍
壓敏式撕裂傳感器動作誤差±10％兩輸出端子應接通 ，接通電阻＜0.2Ω
5　輸出信號為開關量
五：工作原理：
   將撕裂傳感器兩根引出線接入KHP-Z型主機，正常時，傳感器處于斷開狀態，輸出高電平。若皮帶撕裂，有物料（煤）約1200g落入傳感器上，導點橡膠使鍵盤兩根引線短路，輸出低電平，撕裂指示燈亮，主機執行繼電器釋放，實現撕裂保護，同時發出語言報警信號。
調試：
將撕裂傳感器安裝于皮帶下方，兩根引出線分別接至KHP-Z帶式輸送機綜合保護裝置主機的“接地”和“撕帶”接口上，皮帶機正常運轉時，用手輕輕壓按撕裂傳感器傳感面，皮帶機應停機，監控儀主機面板上的“撕帶”指示燈亮，同時應發出響亮的“撕帶”語言報警聲.
六：尺寸、重量
1、外形尺寸：長×寬×高：1050mm×300mm×47mm。
2、重量：約15kg。
